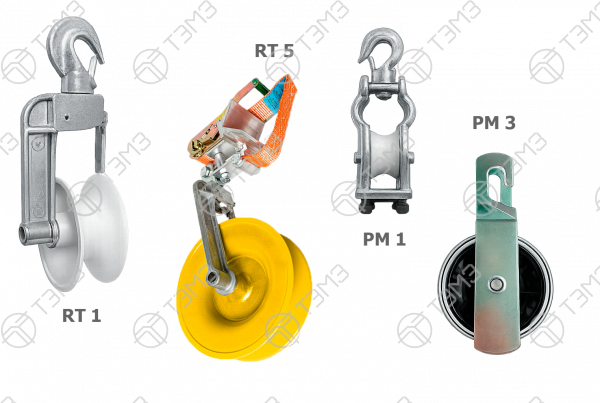

Ролики монтажные типа РM и RT
Назначение
Монтажные ролики предназначены для облегчения процесса протяжки проводов воздушных линий электропередачи (ВЛ) и волоконно-оптических линий связи (ВОЛС) по опорам. Установка роликов осуществляется на каждой опоре. Тип используемого ролика определяется конструктивными особенностями опоры и условиями прокладки кабеля.
Отличительные особенности
Ролик монтажный RT 1 применяется на промежуточных и угловых опорах. Оснащен поворотным крюком. Арматура и шкив изготовлены из облегченного сплава. Вращение ролика осуществляется на шариковых подшипниках. Шкив имеет желоб круглой формы и покрыт защитным слоем синтетической эмали. Блокирующее устройство предотвращает соскакивание пучка проводов с ролика. Крепится за отверстие в кронштейне CS 1500, что значительно сокращает время раскатки СИП.
Ролик монтажный RT 5 предназначен для анкерных и угловых опор. Оснащен поворотным крюком. Арматура и шкив изготовлены из облегченного сплава. Вращение ролика осуществляется на шариковых подшипниках. Шкив имеет желоб круглой формы и покрыт защитным слоем синтетической эмали. Блокирующее устройство предотвращает соскакивание пучка проводов с ролика. Крепится непосредственно на опорах при помощи ремня.
В верхней части ролика монтажного PM 1 установлен крюк с подпружиненным зевом, который исключает падение изделия с высоты и обеспечивает установку подвесного типа. Нижняя часть конструкции оснащена скобой с двумя болтами, которая служит для монтажа ролика на металлопрофиле. Ширина раскрытия скобы (не более 10 мм) позволяет использовать ее для опорной установки. Провод или группу проводов можно разместить, откинув боковую щеку, которая имеет специальный откидной механизм. Фиксация щеки осуществляется с помощью винта-барашка.
В ролике монтажном PM 3 провод (пучок проводов) закрепляется путем разведения боковых частей ролика. Благодаря их зеркальному расположению, при полном сведении эти части полностью охватывают крюк на монтируемой поверхности.
Приобрести ролики монтажные типа РM и RT, узнать цену и наличие на складе Вы можете у наших менеджеров по электронной почте sales@temz-tula.ru
| Наименование | Способ крепления | Макс. нагрузка, кН | Ширина ручья, мм | Масса, кг |
|
PM 1 |
подвесной / опорный |
5 |
50 |
1,0 |
|
PM 3 |
подвесной |
5 |
50 |
1,6 |
|
RT 1 |
подвесной |
8 |
60 |
2,0 |
|
RT 5 |
стяжной |
8 |
60 |
5,2 |
