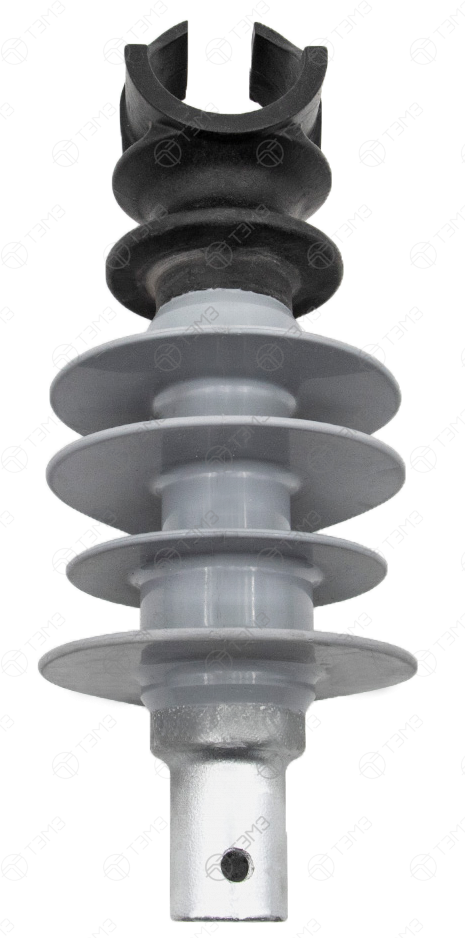

Изоляторы штыревые стержневые полимерные ШСК
Назначение
Изоляторы ШСК применяются для замены штыревых стеклянных и фарфоровых изоляторов на линиях электропередачи 6—35 кВ.
Варианты исполнения штыревых изоляторов ШСК:
- А – закрепление провода (специальное);
- 1 – крепление на траверсе (резьбовое);
- 2 – крепление на траверсе (трубчатое)
Крепление провода к изоляторам производится с помощью спиральных вязок.
Приобрести штыревые стержневые полимерные изоляторы ШСК, узнать цену и наличие на складе Вы можете у наших менеджеров по электронной почте sales@temz-tula.ru
| Условное обозначение | Нормированная механическая нагрузка на изгиб, кН, не менее | Номинальное напряжение, кВ |
Строительная высота Н, мм, не менее |
Длина пути утечки внешней изоляции, мм, не менее |
Выдерживаемое напряжение, кВ |
Разрядное напряжение 50 Гц в загрязненном и увлажненном состоянии, кВ, не менее |
||
| грозового импульса |
50 Гц в сухом состоянии |
50 Гц под дождем |
||||||
| ШСК 12,5-20-А1-II |
12,5 |
20 |
185 |
420 |
125 |
75 |
60 |
26 |
| ШСК 12,5-20-А2-II |
210 |
|||||||
