Чулки монтажные типа CN и GM
Назначение
Чулки монтажные предназначены для обеспечения надежного соединения круглых проводников с тросом-лидером в процессе монтажа ВЛ. Применение данного изделия позволяет осуществлять протяжку проводов с требуемой степенью фиксации и предотвращать их деформацию.
Отличительные особенности

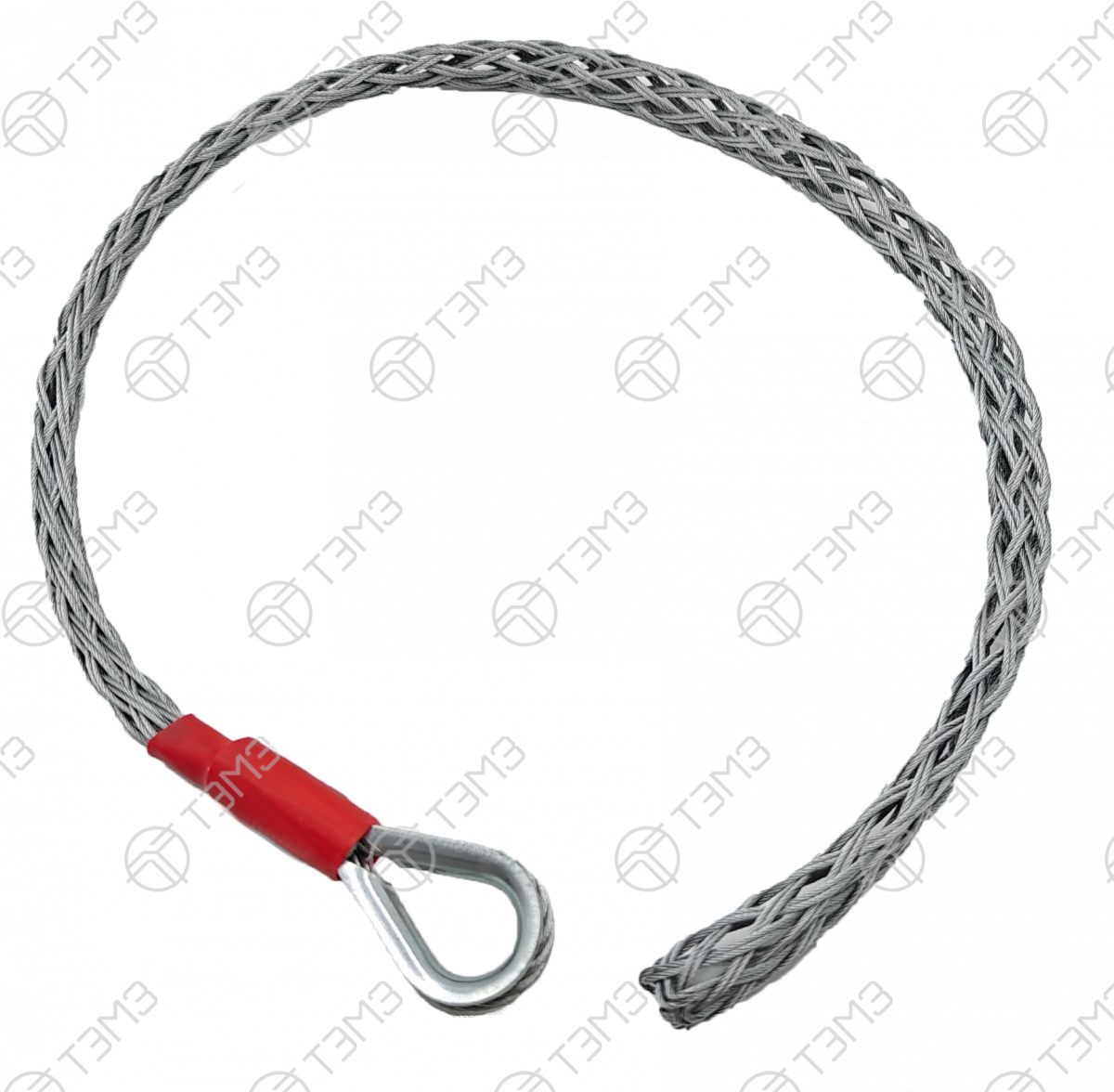

Конструкция чулка представляет собой плетеный из проволок пружинной стали элемент, образующий гибкую петлю на одном конце. Петля оснащена вертлюгом для соединения с тросом-лидером, что исключает возникновение перекручивания провода во время протяжки.
Установка на провод осуществляется путем сжатия чулка вдоль его оси. Это приводит к увеличению внутреннего диаметра, обеспечивая легкое и удобное наложение изделия на проводник. Чулок устанавливается на всю рабочую длину проводника до места его последующей опрессовки.
При передаче тягового усилия через петлю чулка происходит равномерное растяжение его жил, что обеспечивает усиление фиксации проводника и исключает проскальзывание в процессе эксплуатации.
Приобрести чулки монтажные типа CN и GM, узнать цену и наличие на складе Вы можете у наших менеджеров по электронной почте sales@temz-tula.ru
| Наименование | Рабочая длина, мм | Диаметр провода, мм | Сечение СИП, мм2 | Масса, кг |
|
GM 10-20 |
900 |
10—20 |
25—150 |
0,2 |
|
GM 20-30 |
1030 |
20—30 |
4×16 /185—240 |
0,3 |
|
GM 30-40 |
1030 |
30—40 |
4×35 |
0,4 |
|
GM 40-50 |
1030 |
40—50 |
4×50 |
0,55 |
|
GM 50-65 |
1030 |
50—65 |
4×95 |
1,0 |
|
CM 1750 |
— |
7—17 |
35—150 |
0,44 |
