Монтажные зажимы типа ST и SCT
Назначение

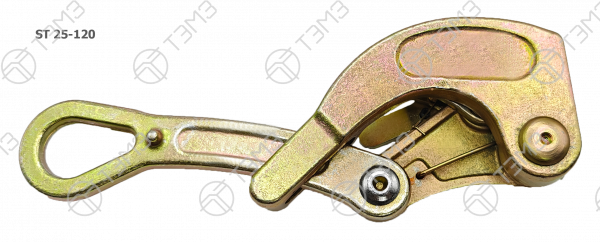

Монтажные зажимы типа ST и SCT предназначены для надежного удержания проводников круглого сечения в условиях эксплуатации электроустановок, где возможно изменение тяговых нагрузок. Конструкция зажима представляет собой шарнирно-губцевое подпружиненное устройство, оснащенное контактными площадками. Контактные площадки имеют вогнутую форму и насечку для обеспечения максимального сцепления с проводником, что гарантирует его фиксацию как в случае наличия изоляции, так и при работе с оголенным проводом.
Для соединения с тяговым оборудованием (например, лебедками, кабестанами, полиспастами) конструкция зажима предусматривает хвостик с проушиной. В моделях ST 25-120 предусмотрена запорная щека на боковой поверхности, которая предотвращает случайное выскальзывание проводника из рабочей зоны зажима.
Отличительные особенности
Модели SCT 50-70 разработаны для захвата следующих типов проводников: изолированной несущей нулевой жилы проводов марки СИП-2, защитной жилы проводов марки СИП-3, а также неизолированных проводников ВЛ алюминиевой (А) и сталеалюминиевой (АС) конструкции.
Зажимы типов ST 4x25-50 и ST 4x70-120 предназначены для захвата изолированных пучков проводников, используемых в двух- или четырехжильных системах проводов марки СИП-4.
Приобрести монтажные зажимы типа ST и SCT, узнать цену и наличие на складе Вы можете у наших менеджеров по электронной почте sales@temz-tula.ru
| Наименование | Нагрузка, кН | Диаметр проводников, мм | Сечение СИП, мм2 | Масса, кг |
|
ST 25-120 |
20 |
4—22 |
25—120 |
1,40 |
|
SCT 50-70 |
8 |
6—16 |
25—70 |
1,48 |
|
ST 4x25-50 |
6 |
34—46 |
4×25—4×50 |
2,80 |
|
ST 4x70-120 |
6,5 |
53—66 |
4×70—4×120 |
4,66 |
