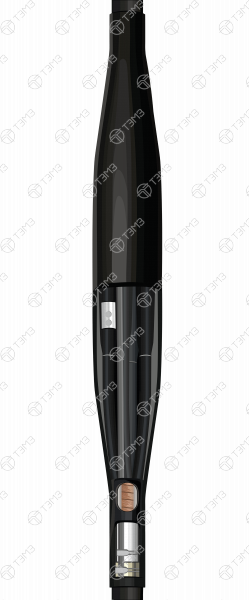

Соединительные муфты для кабеля с бумажной пропитанной изоляцией (БПИ) на напряжение до 1 кВ 3, 4Стп-1
Соединительные муфты на основе термоусаживаемых изделий 3, 4Стп‑1 предназначены для соединения трех‑ или четырехжильных кабелей с бумажной пропитанной изоляцией на переменное напряжение до 1 кВ, частотой 50 Гц.
Муфты климатического исполнения УХЛ, категории размещения 5 (ГОСТ 15150‑69), подходят для эксплуатации в грунте. Диапазон рабочих температур окружающей среды: от ‑50 °С до +50 °С.
Муфты соответствуют ГОСТ 34839‑2022 и ТУ 27.33.13‑124‑77040783‑2025.
Муфты могут применяться с кабелями, бронированными стальными лентами и без брони, алюминиевой или свинцовой оболочкой, с алюминиевыми и медными жилами сечением от 25 до 240 мм2 типов:
- АСБ‑1, АСБ2л‑1, АСБл‑1, АСБ2лГ‑1, АСБГ‑1, АСГ‑10;
- СБ‑1, СБ2л‑1, СБл‑1, СБ2лГ‑1, СБГ‑1, СГ‑1;
- ААШв‑1, ААШп‑1, ААБл‑1, ААБ2л‑1 и их аналогами.
Базовая комплектация муфты включает все необходимые элементы для монтажа, в том числе:
- термоусаживаемые трубки с клеевым слоем внутри, нанесенным методом соэкструзии;
- термоусаживаемые перчатки;
- болтовые соединители из алюминиевого сплава на диапазоны сечений 25/50, 70/120 или 150/240 мм2;
- универсальный комплект для паяного и непаяного соединения узла заземления.
Муфты поставляются только с болтовыми соединителями в комплекте.
По требованию заказчика муфты могут поставляться с комплектом только для непаяного узла заземления (контактная пластина с роликовой пружиной)
Приобрести соединительные муфты для кабеля с бумажной пропитанной изоляцией (БПИ) на напряжение до 1 кВ 3, 4Стп-1, узнать цену и наличие на складе Вы можете у наших менеджеров по электронной почте sales@temz-tula.ru

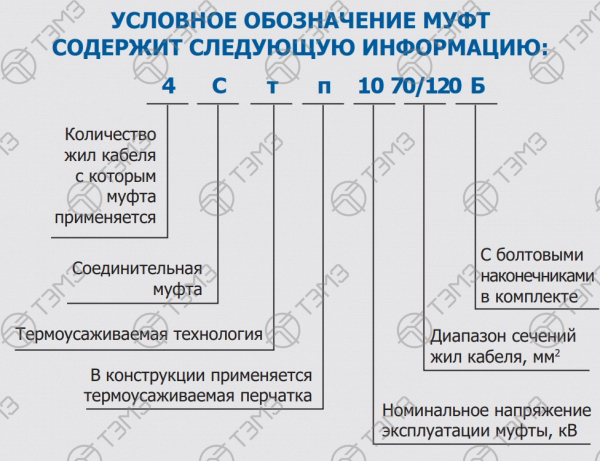

| Обозначение базовой комплектации | Рабочее напряжение, кВ | Количество жил кабеля | Сечение жил, мм2 |
|
3Стп‑1‑25/50 Б |
1 |
3 |
25, 35, 50 |
|
3Стп‑1‑70/120 Б |
70, 95, 120 |
||
|
3Стп‑1‑150/240 Б |
150, 185, 240 |
||
|
4Стп‑1‑25/50 Б |
4 |
25, 35, 50 |
|
|
4Стп‑1‑70/120 Б |
70, 95, 120 |
||
|
4Стп‑1‑150/240 Б |
150, 185, 240 |
